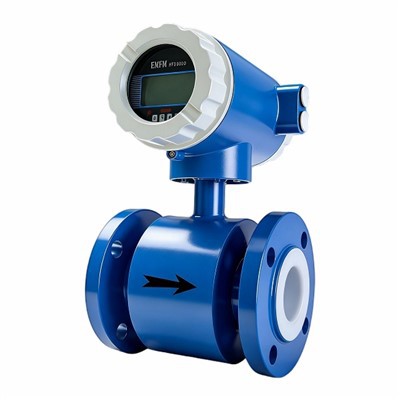

Débitmètre électromagnétique à distance

Catégorie de paramètre

Spécification

Principe de base

Les lois de Faraday sur l'induction électromagnétique

Milieu de mesure

Liquides électriquement conducteurs, liquides caustiques, mélanges liquides-solides

Industries applicables

Pétrole, génie chimique, pharmacologie, fabrication du papier, énergie électrique, protection de l'environnement, eau/eaux usées, alimentation, agriculture, effluents

Taille nominale du compteur

6 mm ~ 2800 mm (0,2 pouces ~ 110 pouces)

Pression de service

0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10, 16, 25 MPa

Précision

±0,25%, ±0,5% (sur demande)

Conductivité minimale

>5 µs/cm

Température du fluide

Doublure en caoutchouc : 0 ~ 70 degrés

Doublure FEP : -20 ~ 180 degrés

Revêtement PTFE : -40 ~ 180 degrés

Température ambiante

-30 degrés ~ 60 degrés (-22 degrés F ~ 140 degrés F)

Humidité relative

Inférieur ou égal à 90% HR

Matériaux de revêtement

Caoutchouc, PTFE, FEP, PFA

- PFA/PTFE : haute résistance chimique, capacité à haute température

- Caoutchouc : résistance à l'abrasion, applications étendues

Matériaux d'électrode

Acier inoxydable 316L, Hastelloy (HB,HC), tantale, titane, platine, carbure de tungstène

- 316L : Bonne résistance à la corrosion/à l'abrasion (pas pour H₂SO₄/HCl)

- Hastelloy : meilleure résistance à la corrosion, haute résistance (convient aux boues/fluides oxydants)

- Tantale : Excellente résistance chimique (pas pour fluosilicique/HF/NaOH)

- Titane : Bonne résistance à la corrosion/à l'abrasion (convient à l'eau de mer, pas au HF/H₂SO₄)

Signaux de sortie

1. Courant : 4 ~ 20 mA (résistance de charge inférieure ou égale à 500 Ω)

2. Fréquence : 0 ~ 10 kHz.

3. Impulsion : 0,001 ~ 1 000 litres/impulsion

4. Communication : RS-485, HART

5. Alarme : sortie d'alarme haute/basse (courant de charge inférieur ou égal à 30 mA pour ALMH)

Alimentation électrique

CA : 85 ~ 265VAC (puissance <10W)

CC : 18 ~ 36 V CC (puissance < 7,5 W).

Plage de débit

Reportez-vous à la taille du compteur (par exemple, DN10 : 0,014~3,39 m³/h ; DN1000 :141~33912 m³/h)

Options d'unité de débit

L/s, L/m, L/h, m³/s, m³/m, m³/h, USG/s, USG/m, USG/h, kg/s, kg/m, kg/h

Protocole de communication

RS-485 : MODBUS-RTU (par défaut), MODBUS-ASCII

Débit en bauds : 1200/2400/4800/9600 (par défaut)/19200/38400

Bit de données : 7/8 (8 par défaut ; 7 non disponible pour RTU)

Mode de vérification : Aucun (par défaut)/Impair/Pair

ID de l'appareil : 1 ~ 247 (1 par défaut)

Fonctions d'étalonnage

Étalonnage 4 mA, étalonnage 20 mA, étalonnage zéro (nécessite un tuyau complet et un fluide statique)

Exigences d'installation

1. Le tuyau doit être entièrement rempli de liquide à tout moment.

2. Tuyau droit d'entrée : supérieur ou égal à 3 × DN ; Tuyau droit de sortie : supérieur ou égal à 2×DN (supérieur ou égal à 5×DN/10×DN pour les raccords spéciaux)

3. Évitez les flux pulsés, les interférences électriques (moteurs/transformateurs/VFD), les bulles d'air et les précipités.

4. Boîte à bornes montée au-dessus de la tuyauterie (empêche la pénétration d'eau)

5. Mise à la terre appropriée (conformément aux codes électriques nationaux/locaux ; anneaux de mise à la terre/protecteurs de revêtement pour tuyaux revêtus/non-conducteurs)
